Name: Super HB5 3 w 1 wysokiej komory z wymienną soczewką optyczną DIP (60°/90°/110°), moc (100%-80%-60%), 3 CCT opcjonalne
Brand: DUALRAYS LIGHTING Co.,LTD.
SKU: DR-HB200DNN8XXXX-BCP-XEGBPR02
Availability: InStock

Dom Produkty Oświetlenie drogowe LED

Super HB5 3 w 1 wysokiej komory z wymienną soczewką optyczną DIP (60°/90°/110°), moc (100%-80%-60%), 3 CCT opcjonalne

Szczegóły Produktu:

Miejsce pochodzenia:	Shenzhen, Chiny
Nazwa handlowa:	DUALRAYS(OEM/ODM/OBM Available)
Orzecznictwo:	CE,ROHS,TUV/GS,LM79,LM80
Numer modelu:	DR-HB200DNN8XXXX-BCP-XEGBPR02

Zapłata:

Minimalne zamówienie:	5szt
Cena:	Negotiated After Inquiry
Szczegóły pakowania:	Dostępny pakiet Netural/OEM/ODM/OBM
Czas dostawy:	5-15 Dzień Roboczy
Zasady płatności:	L/C, T/T, Western Union
Możliwość Supply:	100 000 sztuk / miesiąc

Kontakt

Szczegółowy opis produktu

Temperatura pracy/℃:	-40°C do + 50°C (-40°F do 122°F)	CCT/K:	WW: 3000±200K/ NW: 4000±200K / DW: 5000±200K / CW: 5700±200K / CW: 6500±200K 3 CCT opcjonalnie (A: 3
Klasa ochrony:	Klasa Ⅰ	UGR:	<25
Ochrona przeciwprzepięciowa:	Sterownik SPD 6 ~ 10 KV, zewnętrzny SPD 10 KV() lub 20 KV Meanwell opcjonalnie	Kolor wykończenia (opcjonalnie):	Czarny RAL9017 / Biały RAL9016
Certyfikat:	Dostępne CE (EMC+LVD), RoHS, TUV/GS, znak D, SAA, RCM	Sterowanie i ściemnianie:	Sterowanie bezprzewodowe Zigbee / Ściemnianie 1-10 V / Czujnik ruchu / Sterowanie DALI / Czujnik świ
Podkreślić:	ledowe oświetlenie baldachimu stacji benzynowej , oprawy oświetleniowe led baldachim

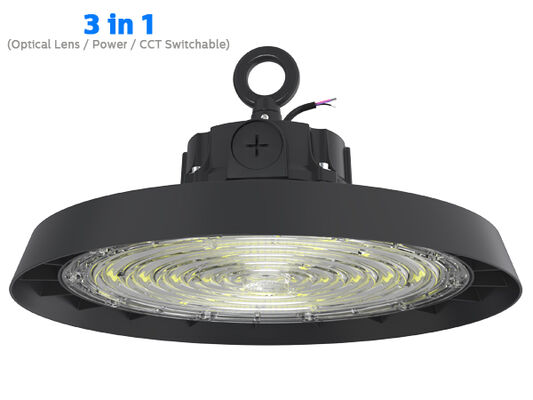

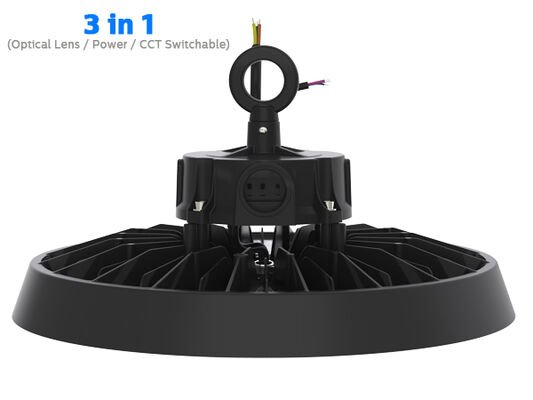

Super HB5 3 w 1 typu highbay z soczewką optyczną przełączaną DIP (60°/90°/110°), zasilaniem (100%-80%-60%), opcjonalnie 3 CCT

Lampa typu highbay HB5 wyróżnia się pod wieloma względami. Jej wyjątkowo wysoka skuteczność świetlna sięgająca 192 lm/W skutkuje znaczną oszczędnością energii. Dodatkowo 3 regulowane poziomy jasności, 3 soczewki optyczne o kącie 60°/90°/110° i temperatura barwowa, którą można ustawić na 3000 K, 4000 K lub 5000 K za pomocą przełącznika DIP na sterowniku, aby zmaksymalizować jego użyteczność, oznacza to 1SKU=27SKU, przyjazne dla magazynowania i optymalizacji przepływu środków pieniężnych. Wreszcie, lampa HB5 typu highbay jest dostępna z inteligentnymi funkcjami, takimi jak PIR z progiem światła dziennego lub sterowany radarem czujnik ruchu z progiem światła dziennego lub pozyskiwaniem światła dziennego, co dosłownie w jednej chwili zapewnia korzyści i komfort inteligentnego rozwiązania oświetleniowego.

* ADC12 Odlew aluminiowy, integralne kucie formowe, doskonała przewodność cieplna;

* Diody LED SAN'AN / LUMILEDS o wysokiej jasności SMD2835, własny sterownik DUALRAYS lub sterownik SOSEN / Opcjonalnie;

* Stopień ochrony IP65 / IK08;

* opcjonalnie kąt świecenia 60°/90°/120°;
* Odporne na korozję wykończenie malowane proszkowo;

*Wiele instalacji: zawieszanie w pętli, montaż sufitowy, montaż ścienny;
* Różne inteligentne sterowanie: 1-10 V, czujnik ruchu, czujnik światła dziennego, Zigbee i awaryjne;

* 3 CCT opcjonalnie (A: 3000-4000-5000 K; B: 3000-4500-6000 K; C: 4000-5000-6000 K);

* Zasilanie przełączane DIP w standardzie (100%-80%-60%);

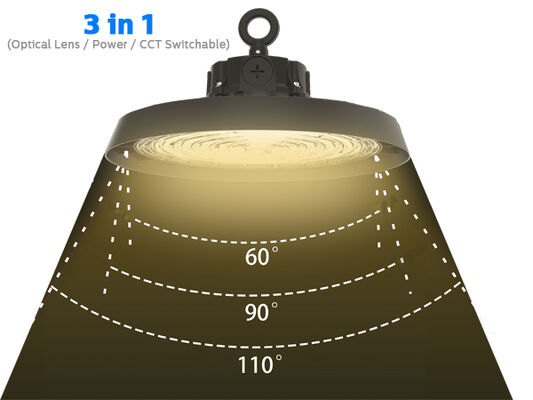

* Soczewka optyczna z możliwością przełączania DIP (60°/90°/110°) Opcjonalnie (wersja PROLine 200 W);

* Brak promieni UV i IR oraz całkowity brak rtęci;

* L80/B10 przy 65 000 godz.;
* Dostosowane wsparcie dla projektów specjalnych;

Opcje:

> Kierowca: Meanwell//SOSEN.

> 3 CCT opcjonalnie;

> Moc przełączana DIP (100%-80%-60%);

>Soczewka optyczna z możliwością przełączania DIP (60°/90°/110°) Opcjonalnie (wersja PROLine 200 W)

> Sterowanie i ściemnianie: 1-10 V, czujnik ruchu, czujnik światła dziennego, Zigbee i tryb awaryjny;

> Odbłyśnik: Odbłyśnik PC z/bez montażu osłony na rurze.

> Instalacja: zawieszenie na pętli, montaż sufitowy, montaż ścienny;

> Zamiennik tradycyjnego źródła światła HID lub MH;

> Hale fabryczne i obszary produkcyjne;

> Magazyny i hale logistyczne;

> Sklepy z narzędziami i megasklepy;

> Stadiony i inne obiekty sportowe;

> Tradycyjna wymiana lampy;

Moc/W Rozmiar A / mm Rozmiar B / mm Rozmiar C / mm Rozmiar D / mm Rozmiar E / mm

100 φ250 φ184 125 180 205

150 φ290 φ226 125 180 205

200 φ330 φ265 125 180 205

240 φ360 φ300 125 184 205

300 φ360 φ300 125 184 205

System ogólny

Materiał obudowy: Odlew aluminiowy ADC12 pod wysokim ciśnieniem EN AC-43000, EN AC-43100, EN AC-43400, EN
AC-44100,EN AC-47100 zgodnie z normą UNE EN 1706 malowane proszkowo

Materiał dyfuzora: wtryskiwany PC zgodnie z normą UNE-EN ISO 294-2:2019, filtr UV warunkowo (IK08)

Kolor obudowy: Metaliczny czarny (RAL9017), inne kolory opcjonalne

Uszczelki: pianka silikonowa

Diody LED Rozpraszanie ciepła: Przez pozbawiony żeberek korpus oprawy ADC12 AL, bez płynów przewodzących. Pasywne rozpraszanie konwekcyjne
zapewniający kontakt termiczny z modułami LED dzięki wysokoprzewodzącej, bezołowiowej pasty lutowniczej

Układ optyczny: Optyka soczewkowa, opcjonalnie odbłyśnik PC/aluminium

Wykończenie: Poliestrowa farba proszkowa, natryskiwana elektrostatycznie i sublimowana w piecu, Odporna na korozję

Zalecana wysokość montażu: 5 - 15 metrów

Konserwacja: dioda LED niewymienna, sterownik wymienny

Zasilacz: stałoprądowy z opcjonalną regulacją mocy za pomocą przełącznika DIP, wbudowany w oprawę, wstępnie okablowany

Kontrola ściemniania: ON-OFF | Ściemnianie 1-10V | DALI-2 | Zigbee

IP (stopień ochrony przed wnikaniem): IP65

IK (odporność na uderzenia): IK08

Klasa ochronna: Klasa Ⅰ

Drut żarowy: 750°C (poniżej 30 s)

Dławik kablowy: tworzywo sztuczne M20x1,5 – IP68 | Tworzywo sztuczne M25x1,5 – IP68 (opcjonalnie)

Instalacja: Wisząca pętla | Montaż wspornika

Inteligentna funkcja: czujnik PIR z progiem światła dziennego| Czujnik mikrofalowy z progiem światła dziennego lub zbieraniem światła dziennego| Nagły wypadek

Współczynnik strumienia świetlnego w górę: ULOR 0

Współczynnik strumienia świetlnego skierowanego w dół: DLOR 100%

Układ elektryczny

Przyłącze elektryczne: 0,3 m 3*1,0 mm2 jako stojak, maks. 3x2,5 mm2 + 2x1,5 mm2 przewód ściemniający, wolne końcówki przewodów, przewód o dostosowanej długości z wtyczką EU/AU/US opcjonalnie

Napięcie główne: 100~277VAC/50/60Hz, 140-280VDC

Współczynnik mocy (PF): ≥0,97

Całkowite zniekształcenia harmoniczne (THD): <20%

Ochrona przeciwprzepięciowa: DM: 6 kV, CM: 6 kV, kryterium B

SPD (opcjonalnie): Zabezpieczenie przeciwprzepięciowe typu 2, 10 kV i 20 kA. Połączenie szeregowe z bezpiecznikiem termicznym
odłącznika, co zapewnia skuteczniejszą ochronę po zakończeniu jego okresu użytkowania

Typ wyjścia: Non-SELV (nieizolowany)

Współczynnik migotania: ＜1%Dostrzegalność efektów stroboskopowych (Pst) ＜1

Pomiar widoczności stroboskopowej (SVM): <0,4

Odczuwalność efektów stroboskopowych (Pst): ＜1

Oprawy Moc B10A B16A C10A C16A

100 W 6 10 11 17

Moduł poprzez wyłączniki LSS 150W 4 6 6 10

200 W 3 5 6 8

240 W 3 4 5 7

300W 2 3 4 6

System fotometryczny

Diody LED: SMD2835 (1W)

CCT (skorelowana temperatura barwowa): Pojedynczy CCT (3000 K | 4000 K | 5000 K | 5700 K | 6500 K)

3CCT opcjonalnie (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K do wyboru)

CRI (wskaźnik oddawania barw): >80Ra dla standardu (>90Ra dla wyższego CRI dostępne)

Bezpieczeństwo fotobiologiczne: RG0 (bez ryzyka)

EEC (Klasa efektywności energetycznej): A++

SDCM (standardowe odchylenie dopasowania kolorów): <5 (SDCM <3 opcjonalnie)

UGR (4H, 8H): 33,9 (krzyż)

33,9 (wzdłużny)

Kąt świecenia: 60° | 90° | 120° Opcjonalnie

Średni czas użytkowania oprawy: 65 000 godzin (L80B10)

Utrzymanie strumienia świetlnego przy eol >70%

Skuteczność świetlna: 150LPW (PROLine) | 170LPW (PRIMELine) | 190LPW (ULTRALine) Opcjonalnie

Moc znamionowa: 100 W DIP (60/80 W/100 W) 150 W DIP (100 W/120 W/150 W) 200 W DIP (120 W/150 W/200 W)Spadek mocy 240 W (150 W/200 W/240 W) Spadek mocy 300 W (180 W/240 W/300 W)

(PRO) Maks. Maks. 15 000 mb 22,500 mb Maks. 30.000 mbMaks. Maks. 36 000 mb 45.000 mb

Dostarczone lumeny

@ 5000K, CRl>80 (PRIME) Max. Maks. 17 000 mb Maks. 25,500 mb 34.000 mbMaks. 40,800 mb Maks. 51.000 mb

(ULTRA) Maks. Maks. 19 000 mb 28,500 mb Maks. 38.000 mbMaks. 45,600 mb Maks. 57.000 mb

Warunek działania

Temperatura/wilgotność pracy: -30 ~ +60 ℃ (-22°F ~ 140°F) / 5~85% RH, bez kondensacji

Temperatura/wilgotność przechowywania: -30 ~ +80 ℃ (-22°F ~ 176°F) / 5~85% RH, bez kondensacji

Średni czas użytkowania diody LED L80B10: ≥100.000H

Znamionowa żywotność nominalna (Tp <70 ℃): do 100 000 godzin

Sterownik MTBF: 198,000H, MIL-HDBK-217F (25 ℃)

Odporność na wibracje: 10 ~ 500 Hz, 5G 12 min / 1 cykl, okres 72 min. Każdy wzdłuż osi X, Y, Z

Hałas akustyczny: <25 dB (odległość 30 cm, normalna praca)

Gwarancja: 5 lat (z możliwością przedłużenia do 7 lat)

Certyfikaty

Dyrektywy bezpieczeństwa: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471

Dyrektywy EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384

Inne dyrektywy: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11

* Tolerancja strumienia świetlnego, tolerancja mocy i tolerancja temperatury barwowej ±5%, 5000K i CRl>80.
* Strumień świetlny, rozkład natężenia światła i wydajność świetlną zbadano zgodnie z normą EN ISO 17025:2005 dla serii norm EN13032 i normą LM-79.
* Aktualne informacje o produkcie i ogólne warunki gwarancji są dostępne na naszej stronie internetowej www.DUALRAYS.com
*Szczegółowe informacje dotyczące strumieni świetlnych i mocy dla poszczególnych indeksów podane są w karcie katalogowej produktu.
* Wartości mogą ulec zmianie ze względu na łączenie diod LED.
* Parametry w karcie katalogowej podano dla Ta=25°C w oparciu o 4000K/80Ra, wydajność wyższa o 10% przy 70Ra

1. Najpierw WYŁĄCZ oprawę.
2. Ostrożnie zdejmij ręcznie pokrywę IP65.
3. Ręcznie ustaw przełącznik suwakowy w żądanym położeniu – NIE używaj żadnych metalowych narzędzi.
4. Załóż z powrotem pokrywę IP65.
5. WŁĄCZ oprawę.

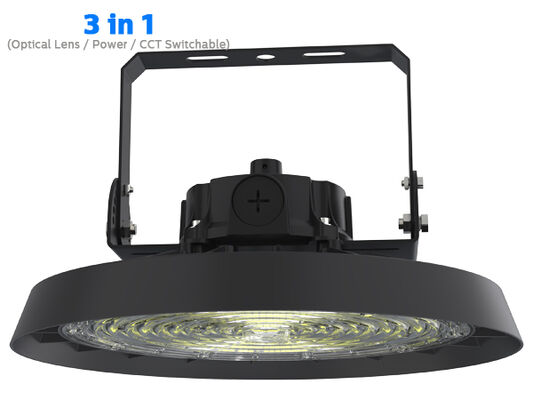

Wyjmij wspornik z instalacji. Zamocuj wspornik na płycie głównej za pomocą śrubokręta. Gotowe.
stronie wspornika i poprowadź 3 przewody do sterownika.z drugiej strony podłącz czujnik mikrofalowy
pakiet .

Wyłącz zasilanie, podłącz przewód AC.
Złącze ściemniania (ze sterownikiem ściemnialnym)
1. Kompatybilny ze ściemnianiem 0-10 V.
2.Podłącz przewody jak na powyższym schemacie.

Moc/W Pudełko wewnętrzne Karton zewnętrzny ILOŚĆ”/jednostka CTN NW GW/karton

100 270x270x150mm 790x283x292mm 5szt. 2,4kg 14,2kg

150 310x310x150mm 790x323x332mm 5szt. 2,6kg 15,6kg

200 350x350x150mm 790x363x372mm 5szt. 2,8kg 16,9kg

240380x380x150mm790x393x402mm 5 SZT. 3,1 kg 18,2 kg

300380x380x150mm790x393x402mm 5 SZT. 3,2 kg 18,6 kg

Przed instalacją przeczytaj wszystkie poniższe instrukcje:
* Aby uniknąć porażenia prądem, przed instalacją należy upewnić się, że zasilanie jest wyłączone.
* Lampę powinien instalować i obsługiwać wykwalifikowany elektryk lub technik zgodnie z krajowymi przepisami elektrycznymi i odpowiednimi przepisami lokalnymi.
* Rozpakuj i dokładnie sprawdź lampę, zgłoś wszelkie uszkodzenia i zachowaj wszystkie materiały opakowaniowe, jeśli jakakolwiek część produktu została uszkodzona podczas transportu.
* Jeżeli lampa jest uszkodzona, nie używaj jej!

Oświadczenie:
Zgodnie z Międzynarodowym standardem dotyczącym opraw LED, tutaj DUALRAYS formalnie stwierdza, że produkty z serii DUALRAYS LED Highbay Light (UFO Highbay) mogą być stosowane wyłącznie w neutralnym środowisku wewnętrznym lub półzewnętrznym. Tymczasem DUALRAYS obiecuje pełną gwarancję na produkty.

Wszelkie zastosowania w trudnych warunkach środowiskowych, w tym w wysokiej/niskiej temperaturze, wysokiej wilgotności, wysokim zasoleniu, wysokiej zawartości amoniaku itp., są niedozwolone bez oficjalnego potwierdzenia producenta. W przypadku nieprawidłowego zastosowania polityka gwarancyjna nie jest już objęta gwarancją.

Super HB5 3 w 1 wysokiej komory z wymienną soczewką optyczną DIP (60°/90°/110°), moc (100%-80%-60%), 3 CCT opcjonalne 33

*Profesjonalnyzespół:> 15 lat doświadczenia, własna fabryka, > 10 zespół inżynierów, potężne moce produkcyjne i system zarządzania jakością, zapewniają zarówno produkty i usługi dobrej jakości;

* Niezawodna marka:Zbudował stabilną i długoterminową współpracę z klientami w Europie, zdobył wysokie nagrody i zaufanie oraz posiada magazyn w Holandii dla lepszej obsługi;

*Zapewnij symulację DIALux:Prześlij nam swoje parametry aplikacji, takie jak odległość, wysokość, szerokość itp., nasz zespół inżynierów przeprowadzi symulację zgodnie z Twoimi wymaganiami i poleci Ci najlepszy produkt;

*Wszystkie nasze oprawy LED są zgodne ze standardami CE, RoHS.TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80 wymienione dla wiodących produktów.

Super HB5 3 w 1 wysokiej komory z wymienną soczewką optyczną DIP (60°/90°/110°), moc (100%-80%-60%), 3 CCT opcjonalne 34

Super HB5 3 w 1 wysokiej komory z wymienną soczewką optyczną DIP (60°/90°/110°), moc (100%-80%-60%), 3 CCT opcjonalne 35

Super HB5 3 w 1 wysokiej komory z wymienną soczewką optyczną DIP (60°/90°/110°), moc (100%-80%-60%), 3 CCT opcjonalne 36

Wysyłka:

Super HB5 3 w 1 wysokiej komory z wymienną soczewką optyczną DIP (60°/90°/110°), moc (100%-80%-60%), 3 CCT opcjonalne 40
Notatka:W przypadku małych zamówień najlepsza będzie przesyłka ekspresowa. W przypadku zamówień masowych najlepszym rozwiązaniem będzie wysyłka drogą morską lub pociągiem (docelowo w Europie), ale zajmuje to dużo czasu. W przypadku pilnych zamówień sugerujemy wysyłkę drogą lotniczą na lotnisko, a nasz partner wysyłający wysyła ją do Twoich drzwi.

Super HB5 3 w 1 wysokiej komory z wymienną soczewką optyczną DIP (60°/90°/110°), moc (100%-80%-60%), 3 CCT opcjonalne 41 P1: Jaka jest gwarancja na lampę HB5 Highbay?

RE: 5 lat gwarancji. Jeśli w tym okresie wystąpią po naszej stronie jakiekolwiek problemy z jakością, ponosimy koszty wysyłki i wymiany.

P2: Jakie metody płatności możesz zaakceptować?
RE: Możemy akceptować wiele dróg płatności, aby być bardziej elastycznymi i wygodnymi dla naszych klientów na całym świecie, Western Union, Paypal, T/T, L/C. Ale ogólnie standardową metodą płatności jest T/T w przypadku zamówień masowych, 30% T/T z góry, saldo 70% przed wysyłką. Informacje bankowe są zapisane w PI.

P3: Co to jest CRI?

RE: CRI to liczba odzwierciedlająca kolory rzeczywistych obiektów. Wyższy CRI wiąże się z wyższymi kosztami. W przypadku świetlówek LED CRI wynosi przeważnie > 80Ra i 90Ra przy wyższych kosztach.

Pytanie 4:Czy obudowę mogę kupić tylko osobno?

RE: Przepraszamy, dostarczamy tylko całą oprawę oświetleniową, ale SKD/CKD może zostać zaakceptowana.

P5: Czy import do naszego kraju wiąże się z niskimi kosztami wysyłki?

RE: W przypadku małych zamówień najlepsza będzie przesyłka ekspresowa. W przypadku zamówień zbiorczych najlepszym rozwiązaniem będzie wysyłka drogą morską lub pociągiem (docelowo w Europie), ale zajmuje to dużo czasu. W przypadku pilnych zamówień sugerujemy transport lotniczy na lotnisko plus
nasz partner wysyłkowy wyśle do Twoich drzwi.

P6: Czy możemy uzyskać wsparcie, jeśli mamy własną pozycję rynkową?

RE: Prosimy o szczegółowe poinformowanie nas o swoim rynku, zapotrzebowaniu, omówimy i zaproponujemy dla Ciebie pomocną sugestię, aby znaleźć dla Ciebie najlepsze rozwiązanie.

P7: Funkcje ściemniania?

RE: Dostępne przyciemnianie DALI, PIR, 1-10 V, wbudowany czujnik światła dziennego dostępny do inteligentnego sterowania opcjonalnie.

P8: Jakie są zastosowania lampy HB4H Highbay?
RE: Nasze oświetlenie typu higbay można zastosować w następujących sytuacjach:

Fabryki / Magazyny / Warsztaty

> Wystawy i salony wystawowe

> Stodoły i ujeżdżalnie

> Wysokie pomieszczenia i korytarze

> Tradycyjna wymiana lamp,itp.

Zapraszamy do skontaktowania się z nami, aby uzyskać więcej informacji, odwiedź naszą oficjalną stronę internetowąwww.DUALRAYS.comlub wyślij nam e-mail na adresinfo@DUALRAYS.comaby uzyskać najnowsze informacje i wsparcie.
