Oświetlenie podwójne MTB6 LED Marine Tubular Light IP66 IP69K IK10 Ochrona wykonana na wysokiej jakości materiałach nierzędnych - PMMA, polikarbonat i stal nierdzewna 304/316
MTB6 LED Marine Tubular Light jest wykonany z wysokiej jakości materiałów nierzędnych - PMMA, polikarbonatu i stali nierdzewnej 304/316 spełniając w ten sposób kryteria ochrony IP66, IP69K i IK10
wymagania.
Lampa jest wodoodporna i zaprojektowana do pracy w obszarach narażonych na wilgotność ze względu na jej wysoce odporną konstrukcję, odporną na korozję i strumienie wody.
Z wejściem kabla na jednym końcu, jest przymocowany dwoma sprężynowym zaciskiem, które są łatwo przymocowane do obu końców rurociągu.
Światło może być mocowane w dowolnej pozycji na metalowych ścianach lub sufitach za pomocą śrub lub magnetycznych uchwytów, z których każdy może wytrzymać do 5 kg siły przyciągania.

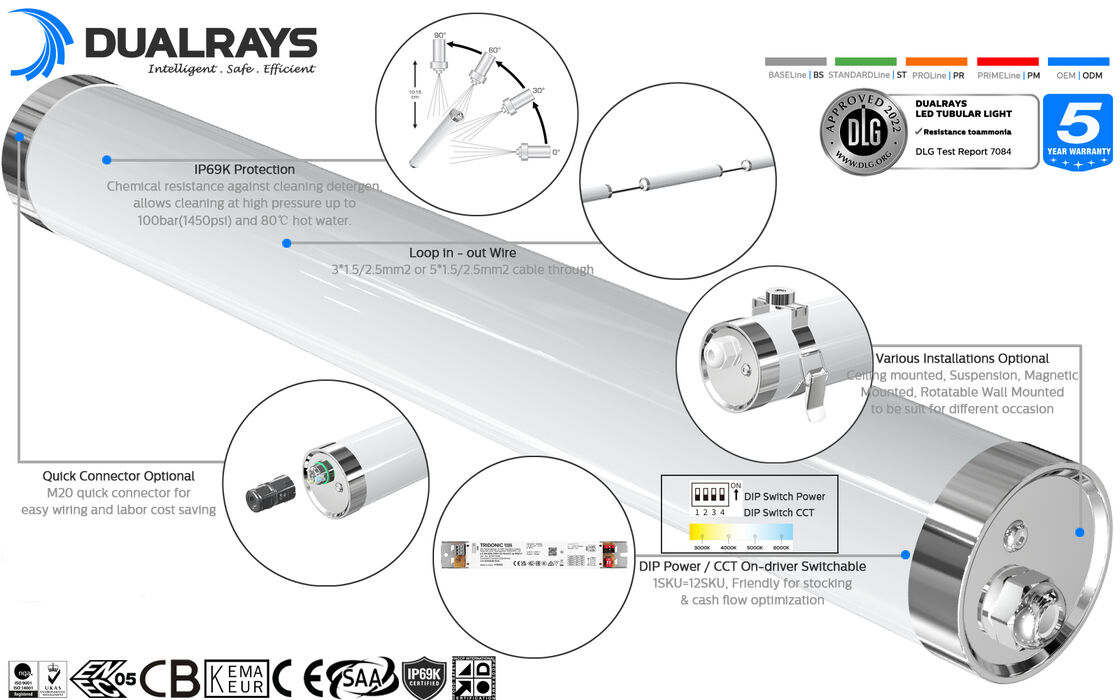

Główne cechy i specyfikacje
- Wysokiej jasności diody SAN'AN SMD2835 z sterownikiem bez migotania LIFUD/BOKE/AGT
- Dostosowanie mocy przełącznika DIP opcjonalne
- Wytrzymuje ciśnienie wody do 100 barów (1450 psi) i temperatury do 80°C
- IP69K PMMA IK06 Ochrona przeciw amoniakowi/UV i PC IK10 Ochrona przeciw UV
- W przypadku, gdy światło wielokrotnego wiązań nie jest dostępne, należy zastosować następujące warunki:
- Jednorazowe lub podwójne okablowanie
- Uniwersalna instalacja: zawieszenie, mocowanie ścienne, uchwyt magnetyczny
- Inteligentne opcje sterowania: 1-10V, DALI, czujnik ruchu, czujnik światła dziennego, Zigbee i awaryjne
- Brak emisji UV lub IR, całkowicie wolny od rtęci
- L80/B10 @ 61 000 godzin żywotności
- Dostępne dostosowanie do projektów specjalnych
Dostępne opcje
- Kierowca: TRIDONIC / BOKE
- Kontrola i przyciemnianie: 1-10V, DALI, czujnik ruchu, czujnik światła dziennego, Zigbee i awaryjne
- kąty wiązki: 120°/200°/280°/360° nieobowiązkowe
- Instalacja: zawieszenie, mocowanie na ścianie, uchwyt magnetyczny
- Materiał: PC/PMMA nieobowiązkowe

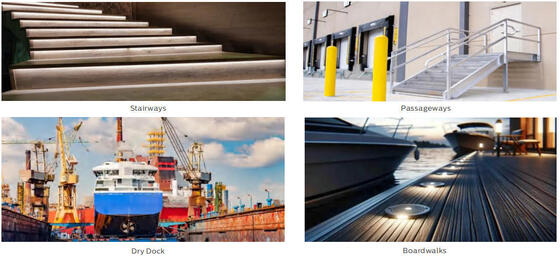

Zalecane zastosowania
- doków;
- przejścia;
- schody;
- Inne wilgotne obszary pracy;
- Lokalizacje zewnętrzne i wewnętrzne;
Specyfikacje techniczne
System ogólny
| Materiały mieszkaniowe |
PC/PMMA wytłuszczone zgodnie z normą UNE-EN ISO 21305-1:2020, pod warunkiem filtra UV (IK10) |
| Materiał dyfuzyjny |
PC/PMMA wytłuszczone zgodnie z normą UNE-EN ISO 21305-1:2020, pod warunkiem filtra UV (IK10) |
| Kolor obudowy |
Biały (RAL9016), inne kolory opcjonalne |
| Gaskety uszczelniające |
Pianka silikonowa |
| LED Rozpraszanie cieplne |
Przez bezprzewodnikowy korpus oświetlenia 6063 AL, bez przewodzących płynów. |
| Przeciwkondensacja |
Zawór równoważący ciśnienie w celu zapewnienia uwalniania wilgoci, uniknięcia kondensacji i utrzymania szczelności IP |
| Skończ. |
Spryskiwane elektrostatycznie i sublimowane w piecu. |
| Zalecana wysokość montażu |
2 - 8 metrów |
| Utrzymanie |
Głowica końcowa ze śrubą do montażu |
| Kierowca |
Prąd stały, wbudowany w oprawę oświetleniową, wstępnie podłączony |
| Kontrola przyciemnienia |
ON-OFF. 1-10V tłumienie. DALI-2. Mesh. Zigbee. |
| Ocena IP |
IP67 / IP69K |
| Ocena IK |
IK10 |
| Klasa ochronna |
Klasa I |
| Włókno świecące |
850°C (poniżej 30°C) |
| Drążek kablowy |
M20 żołądek kablowy (nieobowiązkowy żołądek kablowy z nylonu lub SS304/316) |
| Instalacja |
Wstawione na suficie. Podwieszone. Wstawione magnetycznie. |
| Funkcja inteligentna |
Czujnik PIR. Czujnik mikrofalowy. |
System elektryczny
| Przekładki przewodowe |
3*1.5mm2 5*1.5mm2 3*2.5mm2 5*2.5mm2 przewody do wyboru |
| Napięcie główne |
220~240VAC/ 50/60Hz, 180-264VDC |
| Współczynnik mocy (PF) |
≥ 0.96 |
| Całkowite zniekształcenie harmonijne (THD) |
< 10% |
| Rodzaj wyjścia |
Nie-SELV (nieizolowane) |
| Wskaźnik migotania |
< 1% |
| Środki pomiarowe widoczności stroboskopicznej (SVM) |
< 0.4 |
| Wrażliwość efektów stroboskopowych (Pst) |
< 1 |

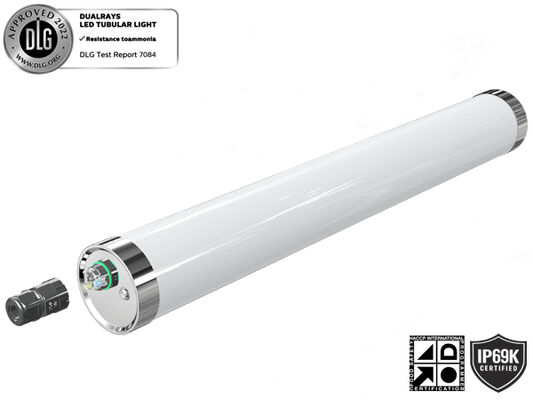

| Połączenie terminali |
Szybki zakręt końcowy ze skrutem dla łatwego podłączenia |
| Władza oświetlenia |
B10A |
B16A |
C10A |
C16A |
| 20 W |
70 |
110 |
98 |
158 |
| 30 W |
46 |
74 |
66 |
104 |
| 40 W |
35 |
55 |
49 |
78 |
| 50 W |
28 |
44 |
39 |
62 |
| 60 W |
23 |
37 |
34 |
52 |
System fotometryczny
| Światło LED |
SMD2835 (1W) |
| CCT (korelowana temperatura barwy) |
Jedno CCT (3000K, 4000K, 5000K, 5700K, 6500K) |
| CRI (Colour Rendering Index) |
> 80Ra dla standardowych (> 90Ra dla dostępnych wyższych CRI) |
| Bezpieczeństwo fotobiologiczne |
RG0 (zwolnione od ryzyka) |
| EKG (klasa efektywności energetycznej) |
A++ |
| SDCM (Standardowe odchylenie dopasowania kolorów) |
< 5 (SDCM < 3 nieobowiązkowe) |
| UGR (4H, 8H) |
24.9 (przekroczone) 23.4 (wzdłużne) |
| Kąt wiązki |
120°. 280°. 360° opcjonalnie. |
| Średnia długość użytkowania oświetlenia |
61,000 godzin (L80B10) |
| Utrzymanie światła w e.o.l. |
>70% |
| Skuteczność światła |
130LPW (PROLINE) ∙ 160LPW (PRIMELine) opcjonalnie |

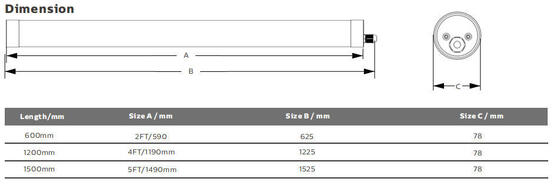

| Długość |
2 stóp/600 mm |
4FT/1200 mm |
5FT/1500 mm |
| Moc nominalna |
20 W |
30 W |
30 W |
| Lumeny dostarczone @ 5000K, CRI>80 (PRO) |
2600 ml. |
3900 ml. |
3900 ml. |
| Lumeny dostarczone @ 5000K, CRI>80 (PRIME) |
3200 ml. |
4800 ml. |
4800 ml. |
Warunki eksploatacji
| Operator Temperatura / wilgotność |
-20~+60°C (-4°F~140°F) / 5~85% RH, nieskondensowane |
| Temperatura / wilgotność |
-40~+80°C (-40°F~176°F) / 5~85% RH, nieskondensowane |
| Średni czas użytkowania diody LED L90B10 |
≥ 0.96 |
| Nominalna żywotność (Tp < 70°C) |
Do 100 000 H |
| MTBF kierowcy |
500,000H, MIL-HDBK-217F ((25°C) |
| Odporny na wibracje |
10~500Hz, 5G 12min / 1 cyklu, okres 72min. Każdy wzdłuż osi X, Y, Z |
| Hałas akustyczny |
< 25 dB (30 cm odległości, praca normalna) |
| Gwarancja |
5 lat |
Certyfikaty
| Certyfikat globalny |
ENEC. CE. RoHS. D-mark. KEMA-KEUR. SAA. C-Tick. |
| Dyrektywy dotyczące bezpieczeństwa |
Wykorzystujemy to, co mamy. |
| Dyrektywy EMC |
Wykorzystujemy to, co mamy. |
| Inne dyrektywy |
IEC 62262 EN 13032-4 EN 62717 EN 6272-1 EN 6272-2-1 EN 61643-11 |
* Tolerancja strumienia światła, tolerancja mocy i tolerancja temperatury koloru ±5%, 5000K i CRI> 80.
* Przegląd wiązki świetlnej, rozkładu natężenia światła i efektywności świetlnej zgodnie z normą EN ISO 17025:2005 dla serii norm EN13032 i normą LM-79.
* Aktualne informacje o produkcie i ogólne warunki gwarancji dostępne na naszej stronie internetowej www.DUALRAYS.com
* Szczegółowe informacje o strumieniach świetlnych i mocy dla poszczególnych wskaźników wskazanych na karcie danych produktu.
* Wartości mogą ulec zmianie ze względu na zawijanie diody LED.
* Parametry w karcie danych podane dla Ta=25°C, na podstawie 4000K/80Ra, 10% wyższa wydajność przy 70Ra
Metody instalacji

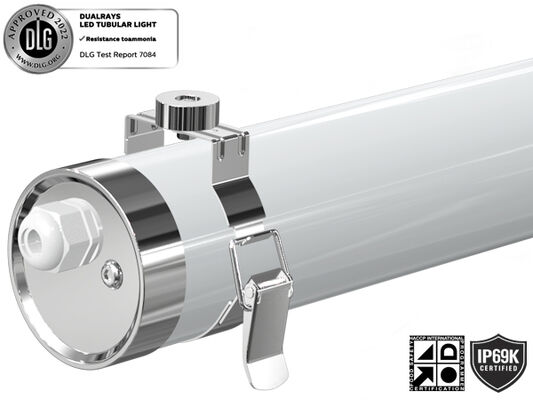

Wstawione na suficie
Zwierzchołek w suficie, przymocuj śruby do sufitu, mocno wcisnij ręką.

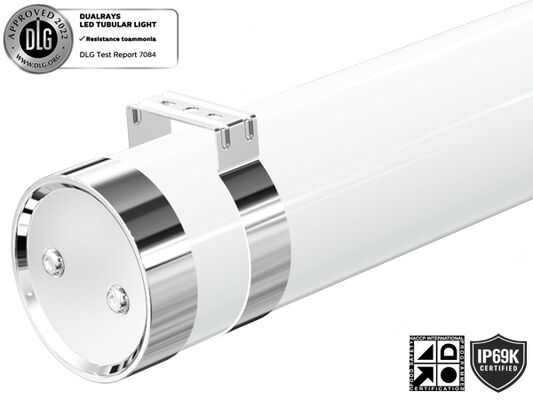

Wstrzymanie
Wykop śrubę w suficie. Wcisnij mocno ręcznie w oprawę. Zainstaluj i przymocuj haczyk montażowy do sufitu i klipa, a następnie dostosuj długość zestawów zawieszenia.

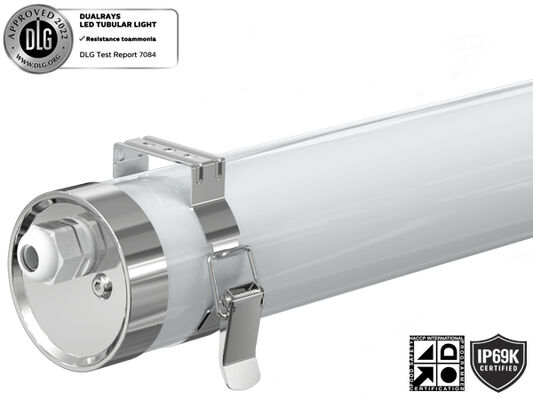

Obrotowe urządzenia podgrzewające
Wykop śrubę w suficie, kliknij w oświetlenie za pomocą zacisków, obracaj kąt na żądanie.
Magnetyczne zamontowanie
Wyjmij z opakowania 2PCS zaciski z pierścieniami magnetycznymi. Kliknij w oprawę z zaciskami magnetycznymi mocno ręką.Co) lub powierzchni przedmiotów z jego stopów, w zależności od potrzeb.

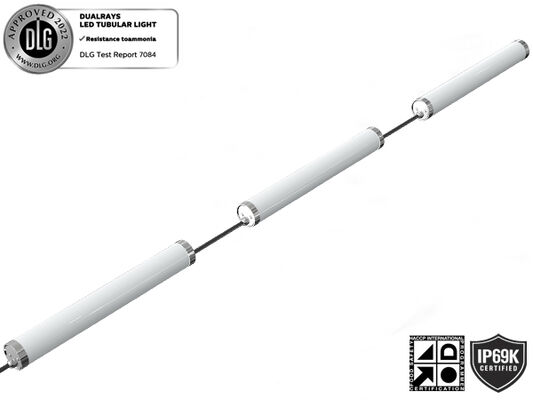

Połączenie łączone

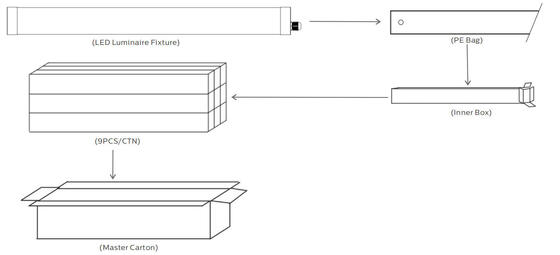

Specyfikacje opakowań
| Długość/mm |
Wewnętrzne pudełko |
Pozostałe kartony |
KTY/CTN |
Jednostka N.W |
G.W/karton |
| 600 |
733x93x93mm |
748x294x304 mm |
9PCS |
10,4 kg |
130,2 kg |
| 1200 |
1333x93x93mm |
1348x294x304 mm |
9PCS |
20,1 kg |
190,8 kg. |
| 1500 |
1633x93x93mm |
1648x294x304 mm |
9PCS |
20,8 kg. |
260,4 kg |
Instrukcje dotyczące instalacji i bezpieczeństwa
- Aby uniknąć porażenia prądem, przed instalacją należy wyłączyć zasilanie
- Światło powinno być instalowane i obsługiwane przez wykwalifikowanego elektryka lub technika zgodnie z krajowym kodeksem elektrycznym i odpowiednimi lokalnymi przepisami.
- Rozpakować i dokładnie zbadać lampę, zgłosić wszelkie uszkodzenia i zachować wszystkie materiały opakowaniowe, jeśli jakaś część została uszkodzona podczas transportu
- Jeśli lampa jest uszkodzona, nie używaj jej!
Oświadczenie producenta
Zgodnie z międzynarodowym standardem oświetlenia LED,Firma DUALRAYS formalnie twierdzi, że produkty z serii DUALRAYS LED Highbay Light (UFO Highbay) mogą być stosowane tylko w neutralnym środowisku wewnętrznym lub półzewnętrznym. DUALRAYS zapewnia pełną gwarancję na produkty.nie jest dozwolone bez oficjalnego potwierdzenia producentaJeśli wystąpi jakiekolwiek błędy, polityka gwarancyjna nie jest już gwarantowana.
Zdolności przedsiębiorstwa
- Zawodowy zespół:>15 lat doświadczenia, własna fabryka, >10 inżynierów, potężna zdolność produkcyjna i system zarządzania QC
- Niezawodna marka:Nawiązana stabilna długoterminowa współpraca z klientami z Europy, magazyn w Holandii dla lepszej obsługi
- Symulacja DIALux:Nasz zespół inżynierów zapewnia usługi symulacji na podstawie parametrów aplikacji
- Standardy jakości:Wszystkie oświetlenia LED spełniają normy CE, RoHS z certyfikatami TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80
Informacje dotyczące wysyłki
W przypadku zamówień niewielkich, zaleca się wysyłkę ekspresową. W przypadku zamówień masowych, wysyłka morska lub kolejowa (do Europy) jest najbardziej opłacalna, ale trwa dłużej.Proponujemy przewóz lotniczy na lotnisko i dostawę do drzwi..
Częste pytania
P1: Jaka jest gwarancja na światło rurkowe TB7?
RE: 5 lat gwarancji. Jeśli w tym okresie wystąpią jakiekolwiek problemy jakościowe z naszej strony, pokryjemy koszty wysyłki i wymiany.
P2: Jakie metody płatności akceptujesz?
RE: Akceptujemy wiele metod płatności, w tym Western Union, PayPal, T / T, L / C. Standardowa płatność za zamówienia hurtowe to T / T: 30% z góry, 70% salda przed wysyłką. Informacje bankowe podane w PI.
P3: Co to jest CRI?
RE: CRI (Color Rendering Index) wskazuje, jak dokładnie kolory pojawiają się pod światłem.z 90Ra dostępnych po wyższych kosztach.
P4: Czy można kupić mieszkanie tylko oddzielnie?
RE: Dostarczamy tylko kompletne oprawy oświetleniowe, ale dostępne są opcje SKD/CKD (Semi-Knocked Down/Completely Knocked Down).
Q5: Czy istnieją tanie koszty wysyłki do importu do naszego kraju?
RE: W przypadku małych zamówień zaleca się wysyłkę ekspresową. W przypadku zamówień masowych wysyłka morską lub kolejową (do Europy) jest najbardziej opłacalna. W przypadku pilnych zamówieńProponuje się przewóz frachtu lotniczego na lotnisko oraz dostawę.
P6: Czy możemy uzyskać wsparcie, jeśli mamy własną pozycję rynkową?
RE: Proszę poinformować nas o szczegółowych wymaganiach rynkowych.
P7: Jakie funkcje przyciemniania są dostępne?
RE: DALI, PIR, dostępne przyciemnianie 1-10V. Wbudowany czujnik światła dziennego dostępny dla inteligentnych opcji sterowania.
P8: Jakie zastosowania ma twoje światło TB7 LED Tubular?
RE: Do zastosowań należą: zastąpienie fluorescencyjnych NCF; zakłady przetwórstwa żywności; zakłady chemiczne; magazyny stabilne dla zwierząt; pralnie samochodowe; miejsca zewnętrzne i wewnętrzne.
