Szybki 75W DIP Uniwersalny LED Moduł Liniowy Zmiennik Światła z 160LPW dla T5/T8 Zastąpienie fluorescencyjne z 3-fazowym przełączalnym funkcjami tłumienia i awaryjnymi DALI
Moduł linearnej modernizacji RM5 został opracowany w celu zastąpienia istniejących opraw oświetleniowych fluorescencyjnych T5/T8 w systemach kolejowych.

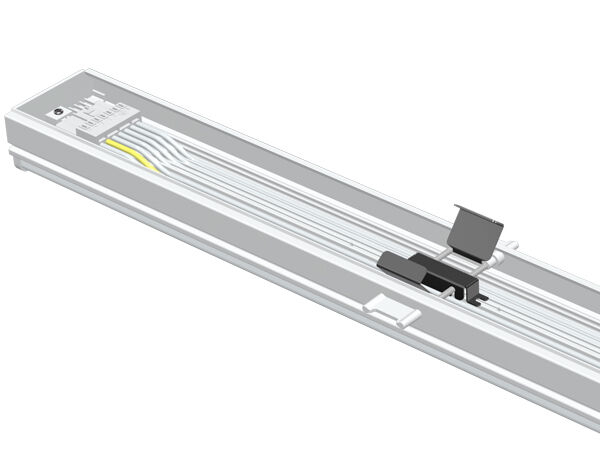

W przypadku konwencjonalnych opraw świetlnych fluorescencyjnych, oryginalne przewody w szybie rdzenia mogą być przerwane, a połączenie przez kabel jest zaprojektowane wewnątrz modułu za pośrednictwem WAGO
łączniki.
Działa z niemal wszystkimi systemami tramwajowymi zainstalowanymi w ciągu ostatnich 25 lat, doskonałe rozwiązanie do zastąpienia starych 2 x 36w, 1 x 58w i 2 x 58w świateł fluorescencyjnych T5/T8 z i bez reflektorów.

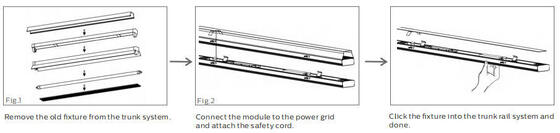

Szybka instalacja, łatwa wymiana z istniejącym systemem bagażnika bez narzędzi w ciągu 40 sekund.
Żadne fizyczne modyfikacje nie są konieczne na istniejącym systemie trunking, po prostu podłączyć i grać
Główne cechy i specyfikacje
- Wysokiej jasności diody SMD2835 0,5 W 75LM TRIDONIC/PHILIPS/BOKE Driver z przełączalnym DIP;
- Kompatybilny z 95% systemów trunkowych Leading zainstalowanych w ciągu ostatnich 25 lat;
- Idealne rozwiązanie do modernizacji w celu wymiany istniejącej lampy fluorescencyjnej T5/T8 o pojemności 2x36W, 1x58W i 2x58W lub lampy LED z odblaskami lub bez odblasków;
- 30/60/90/110/Podwójny 25/25L/25R, 120 (z osłoną PC) Optyka opcjonalna;
- ochrona IP40/IK08;
- Nie ma potrzeby wprowadzania jakichkolwiek fizycznych zmian w istniejącym systemie kanalizacji;
- Łańcuch bezpieczeństwa zarezerwowany dla oszczędności kosztów pracy i zapewnienia podwójnego bezpieczeństwa;
- Różne inteligentne sterowanie: 1-10V, DALI, czujnik ruchu, czujnik światła dziennego, Zigbee i awaryjne;
- Jednopasowe (L/N/E) lub trójfazowe (L1/L2/L3/N/FG) opcjonalne;
- L80/B10 @ 58.000h żywotności;
- Dostępne dostosowanie do projektów specjalnych;
Dostępne opcje
- Kierowca: TRIDONIC / PHILIPS / BOKE Kierowca niezależny
- Kontrola i przyciemnianie: 1-10V, DALI, czujnik ruchu, czujnik światła dziennego, Zigbee i awaryjne
- kąty wiązki: 30/60/90/110/podwójny 25/25L/25R, 120 (z osłoną PC) Optyka opcjonalna
- Jednopasowe (L/N/E) lub trójfazowe (L1/L2/L3/N/FG) opcjonalne;
Zalecane zastosowania
- Wielkie sklepy detaliczne;
- Haly przemysłowe;
- Przestrzeń magazynowa;
- Sala fabryczna;
- Pozostałe zastosowania półprzemysłowe;
Specyfikacje techniczne
System ogólny
| Materiały mieszkaniowe |
Aluminium wytłuszczone zgodnie z normą EN755 |
| Materiał dyfuzyjny |
PC/PMMA wytłuszczone zgodnie z normą UNE-EN ISO 21305-1:2020, pod warunkiem filtra UV (IK10) |
| Kolor obudowy |
Biały (RAL9016), inne kolory opcjonalne |
| Kontrola grupowa |
3-fazowy przełącznik opcjonalny, L1 / L2 / L3 można zmienić za pomocą przełącznika DIP |
| LED Rozpraszanie cieplne |
Przez bezprzewodnikowy korpus oświetlenia 6063 AL, bez przewodzących płynów. |
| Rodzaj żarówki |
LED wymienna |
| Wyjście światła |
Bezpośrednie |
| Zalecana wysokość montażu |
2 - 12 metrów |
| Utrzymanie |
Kierowca / Obiektyw otwarty / Zamknij śrubą |
| Kierowca |
Prąd stały z mocą regulowaną za pomocą przełącznika DIP, wbudowany w oprawę oświetleniową, wstępnie podłączony |
| Kontrola przyciemnienia |
ON-OFF. 1-10V tłumienie. DALI-2. Mesh. Zigbee. |
| Ocena IP |
IP40 |
| Ocena IK |
IK08 |
| Klasa ochronna |
Klasa I |
| Włókno świecące |
850°C (poniżej 30°C) |
| Wprowadzenie kabli |
H05RN-F 3*2.5mm2 |
| Instalacja |
Bezpośrednie zastąpienie |
| Funkcja inteligentna |

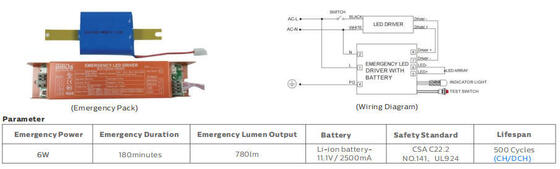

Nagły wypadek |
System elektryczny

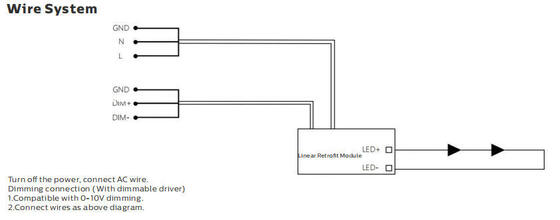

| Przekładki przewodowe |
3x2,5 mm2/5x2,5 mm2 + 2x1,5 mm2 drut tłumiący jako podstawa |
| Napięcie główne |
220~240VAC/ 50/60Hz, 180-264VDC |
| Współczynnik mocy (PF) |
≥ 0.93 |
| Całkowite zniekształcenie harmonijne (THD) |
< 10% |
| Rodzaj wyjścia |
Nie-SELV (nieizolowane) |
| Wskaźnik migotania |
< 1% |
| Środki pomiarowe widoczności stroboskopicznej (SVM) |
< 0.4 |
| Wrażliwość efektów stroboskopowych (Pst) |
< 1 |
| Połączenie terminali |

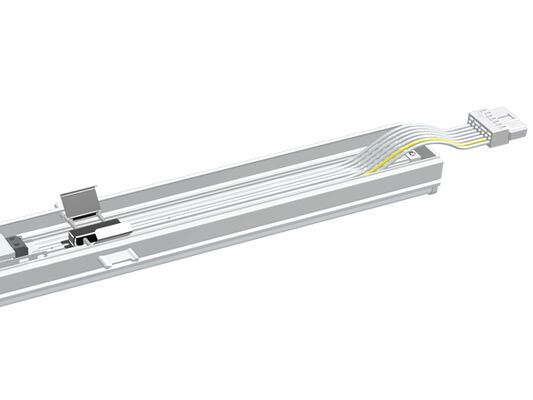

Włącza się przewody przewodowe, złącze WAGO o 5/7 biegunów |
| Władza oświetlenia |
B10A |
B16A |
C10A |
C16A |
| 75 W |
18 |
29 |
26 |
42 |
System fotometryczny
| Światło LED |
SMD2835 (0,5W) |
| CCT (korelowana temperatura barwy) |
Jedno CCT (3000K, 4000K, 5000K, 5700K, 6500K)
3 CCT opcjonalne (3000-4000-5000K.
|
| CRI (Colour Rendering Index) |
> 80Ra dla standardowych (> 90Ra dla dostępnych wyższych CRI) |
| Bezpieczeństwo fotobiologiczne |
RG0 (zwolnione od ryzyka) |
| EKG (klasa efektywności energetycznej) |
A++ |
| SDCM (Standardowe odchylenie dopasowania kolorów) |
< 5 (SDCM < 3 nieobowiązkowe) |
| UGR (4H, 8H) |
24.9 (przekroczone) 23.4 (wzdłużne) |
| Kąt wiązki |
30° 60° 90° 120° Asymetryczny 25° L Asymetryczny 25° R 25° Podwójny |
| Średnia długość użytkowania oświetlenia |
100,000 godzin (L80B10) |
| Utrzymanie światła w e.o.l. |
>70% |
| Skuteczność światła |
160LPW (PROLine) nieobowiązkowe |
| Produkt |
RM Liniowy Moduł Zmodyfikowania LED |
| Moc nominalna |
75W DIP (25~75W) |
| Lumeny dostarczone @ 5000K, CRI>80 (PRO) |
Maks. 12 000 ml |
Warunki eksploatacji
| Operator Temperatura / wilgotność |
-20~+50°C (-4°F~122°F) / 5~85% RH, nieskondensowane |
| Temperatura / wilgotność |
-40~+60°C (-40°F~140°F) / 5~85% RH, nieskondensowane |
| Średni czas użytkowania diody LED L90B10 |
≥ 0.96 |
| Nominalna żywotność (Tp < 70°C) |
Do 100 000 H |
| MTBF kierowcy |
500,000H, MIL-HDBK-217F ((25°C) |
| Odporny na wibracje |
10~500Hz, 5G 12min / 1 cyklu, okres 72min. Każdy wzdłuż osi X, Y, Z |
| Hałas akustyczny |
< 25 dB (30 cm odległości, praca normalna) |
| Gwarancja |
5 lat (przedłużalne do 7 lat) |
Certyfikaty
| Certyfikat globalny |
ENEC. CE. RoHS. D-mark. KEMA-KEUR. SAA. C-Tick. |
| Dyrektywy dotyczące bezpieczeństwa |
Wykorzystujemy to, co mamy. |
| Dyrektywy EMC |
Wykorzystujemy to, co mamy. |
| Inne dyrektywy |
IEC 62262 EN 13032-4 EN 62717 EN 6272-1 EN 6272-2-1 EN 61643-11 |
* Tolerancja strumienia światła, tolerancja mocy i tolerancja temperatury koloru ±5%, 5000K i CRI> 80.
* Przegląd wiązki świetlnej, rozkładu natężenia światła i efektywności świetlnej zgodnie z normą EN ISO 17025:2005 dla serii norm EN13032 i normą LM-79.
* Aktualne informacje o produkcie i ogólne warunki gwarancji dostępne na naszej stronie internetowej www.DUALRAYS.com
* Szczegółowe informacje o strumieniach świetlnych i mocy dla poszczególnych wskaźników wskazanych na karcie danych produktu.
* Wartości mogą ulec zmianie ze względu na zawijanie diody LED.
* Parametry w karcie danych podane dla Ta=25°C, na podstawie 4000K/80Ra, 10% wyższa wydajność przy 70Ra
Lista systemów kompatybilnych
Instrukcje dotyczące instalacji i bezpieczeństwa
- Aby uniknąć porażenia prądem, przed instalacją należy wyłączyć zasilanie
- Światło powinno być instalowane i obsługiwane przez wykwalifikowanego elektryka lub technika zgodnie z krajowym kodeksem elektrycznym i odpowiednimi lokalnymi przepisami.
- Rozpakować i dokładnie zbadać lampę, zgłosić wszelkie uszkodzenia i zachować wszystkie materiały opakowaniowe, jeśli jakaś część została uszkodzona podczas transportu
- Jeśli lampa jest uszkodzona, nie używaj jej!
Oświadczenie producenta
Zgodnie z międzynarodowym standardem oświetlenia LED,Firma DUALRAYS oficjalnie twierdzi, że produkty z serii DUALRAYS LED Linear Light (Linear Retrofit Module) mogą być stosowane wyłącznie w neutralnym środowisku wewnętrznym lub półzewnętrznym. DUALRAYS zapewnia pełną gwarancję na produkty.nie jest dozwolone bez oficjalnego potwierdzenia producentaJeśli wystąpi jakiekolwiek błędy, polityka gwarancyjna nie jest już gwarantowana.
Zdolności przedsiębiorstwa
- Zawodowy zespół:>15 lat doświadczenia, własna fabryka, >10 inżynierów, potężna zdolność produkcyjna i system zarządzania QC
- Niezawodna marka:Nawiązana stabilna długoterminowa współpraca z klientami z Europy, magazyn w Holandii dla lepszej obsługi
- Symulacja DIALux:Nasz zespół inżynierów zapewnia usługi symulacji na podstawie parametrów aplikacji
- Standardy jakości:Wszystkie oświetlenia LED spełniają normy CE, RoHS z certyfikatami TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80
Informacje dotyczące wysyłki
W przypadku zamówień niewielkich, zaleca się wysyłkę ekspresową. W przypadku zamówień masowych, wysyłka morska lub kolejowa (do Europy) jest najbardziej opłacalna, ale trwa dłużej.Proponujemy przewóz lotniczy na lotnisko i dostawę do drzwi..
Częste pytania
P1: Jaka jest gwarancja na światło rurkowe TB7?
RE: 5 lat gwarancji. Jeśli w tym okresie wystąpią jakiekolwiek problemy jakościowe z naszej strony, pokryjemy koszty wysyłki i wymiany.
P2: Jakie metody płatności akceptujesz?
RE: Akceptujemy wiele metod płatności, w tym Western Union, PayPal, T / T, L / C. Standardowa płatność za zamówienia hurtowe to T / T: 30% z góry, 70% salda przed wysyłką. Informacje bankowe podane w PI.
P3: Co to jest CRI?
RE: CRI (Color Rendering Index) wskazuje, jak dokładnie kolory pojawiają się pod światłem.z 90Ra dostępnych po wyższych kosztach.
P4: Czy można kupić mieszkanie tylko oddzielnie?
RE: Dostarczamy tylko kompletne oprawy oświetleniowe, ale dostępne są opcje SKD/CKD (Semi-Knocked Down/Completely Knocked Down).
Q5: Czy istnieją tanie koszty wysyłki do importu do naszego kraju?
RE: W przypadku małych zamówień zaleca się wysyłkę ekspresową. W przypadku zamówień masowych wysyłka morską lub kolejową (do Europy) jest najbardziej opłacalna. W przypadku pilnych zamówieńProponuje się przewóz frachtu lotniczego na lotnisko oraz dostawę.
P6: Czy możemy uzyskać wsparcie, jeśli mamy własną pozycję rynkową?
RE: Proszę poinformować nas o szczegółowych wymaganiach rynkowych.
P7: Jakie funkcje przyciemniania są dostępne?
RE: DALI, PIR, dostępne przyciemnianie 1-10V. Wbudowany czujnik światła dziennego dostępny dla inteligentnych opcji sterowania.
P8: Jakie zastosowania ma twoje światło TB7 LED Tubular?
RE: Do zastosowań należą: zastąpienie fluorescencyjnych NCF; zakłady przetwórstwa żywności; zakłady chemiczne; magazyny stabilne dla zwierząt; pralnie samochodowe; miejsca zewnętrzne i wewnętrzne.
Informacje kontaktowe
Zapraszamy do kontaktu z nami w celu uzyskania więcej informacji.www.DUALRAYS.comlub napisz do nas na adres:info@DUALRAYS.comAby uzyskać najnowsze informacje i wsparcie.
Dowiedz się więcej o DUALRAYS
Dzięki za wybór opraw LED DUALRAYS. Jakość jest dla nas podstawową filozofią marketingową w projektowaniu i pakowaniu wszystkich naszych produktów.Oświadczamy, że wszystkie produkty są profesjonalnie przetestowane i spełniają rygorystyczne standardy jakościNasz profesjonalny zespół obsługi posprzedażowej wspiera naszych klientów. Jeśli napotkasz jakiekolwiek problemy jakości spowodowane wadami produktu w okresie gwarancji, skontaktuj się z nami swobodnie.Kiedy zostanie potwierdzony przez nasz dział kontroli jakościShenzhen Dualrays Optoelectronics Co., LIMITED służy wam sercem i duszą!
