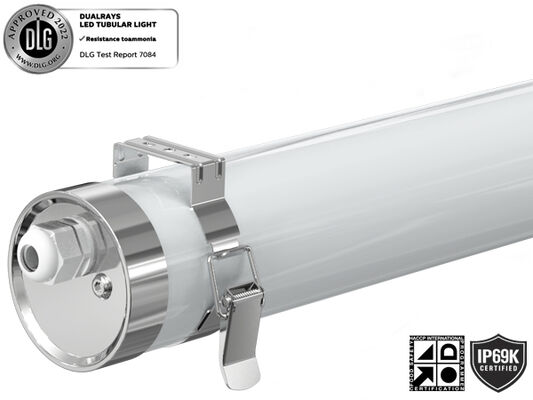

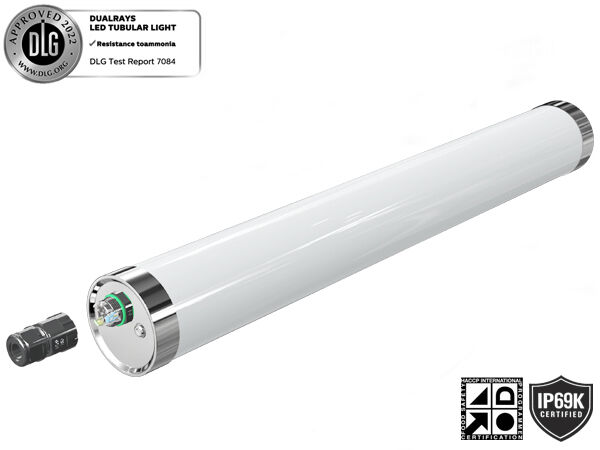

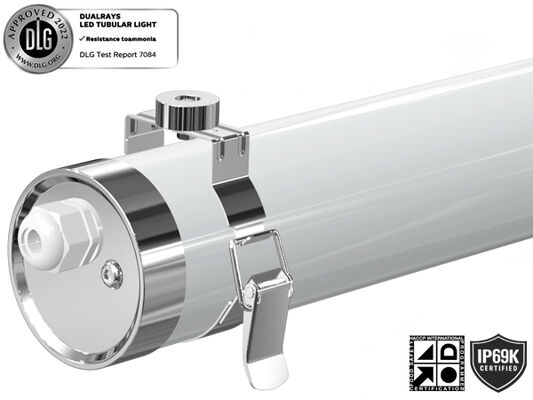

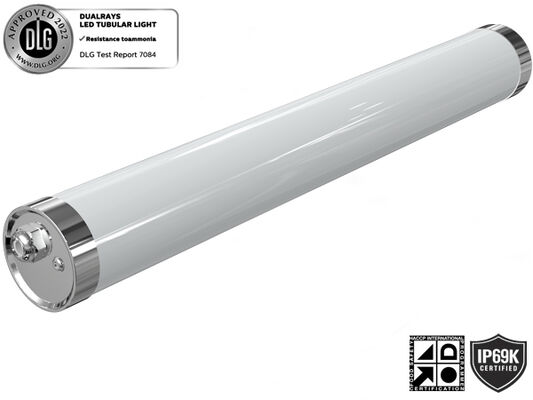

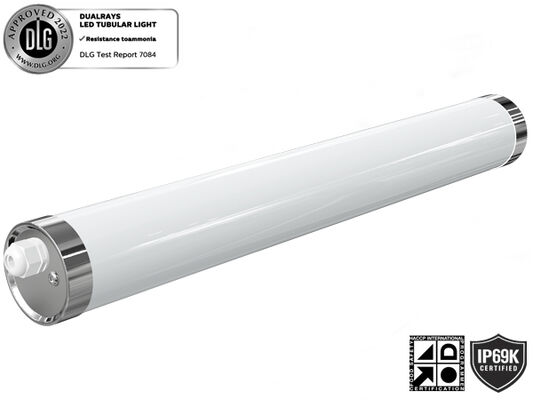

Tubularna lampa LED TB6 - Klasa przemysłowa IP69K Ochrona IK10
Tubularna lampa LED TB6 została zaprojektowana tak, aby wytrzymać ekstremalne warunki środowiskowe i niezawodnie działać w trudnych, wymagających chemicznie środowiskach. Zbudowana z najwyższej jakości materiałów i solidnej konstrukcji, ta oprawa oświetleniowa oferuje wyjątkową odporność na amoniak, zanieczyszczenia siarką i różne chemikalia, jednocześnie wytrzymując działanie większości środków dezynfekujących i czyszczących.
Dzięki certyfikacji IP69K zapewniającej pełną ochronę przed kurzem i możliwość czyszczenia pod wysokim ciśnieniem, a także certyfikacji DLG dla trwałości w środowisku amoniakalnym, ta lampa jest idealna do zastosowań rolniczych. Zapewnia również bezpieczne oświetlenie w wymagających warunkach przemysłowych, w tym w zakładach galwanicznych, fabrykach opon, magazynach i miejscach o podwyższonym stężeniu chemikaliów. Materiał odporny na promieniowanie UV zapewnia niezawodne działanie na zewnątrz.
Kluczowe cechy i specyfikacje
- Diody LED SAN'AN SMD2835 o wysokiej jasności z zasilaczem LIFUD/BOKE/AGT High PF Flicker-free
- Opcjonalna regulacja mocy za pomocą przełącznika DIP
- Wytrzymuje ciśnienie wody 100 barów (1450 psi) i temperatury do 80°C
- IP69K PMMA IK06 Ochrona przed amoniakiem/UV i PC IK10 Ochrona przed UV
- Wiele kątów świecenia: 120°/200°/280°/360° opcjonalnie
- Opcjonalne pojedyncze lub podwójne okablowanie
- Wszechstronna instalacja: zawieszenie, montaż na ścianie, uchwyt magnetyczny
- Opcje inteligentnego sterowania: 1-10V, DALI, czujnik ruchu, czujnik światła dziennego, Zigbee i awaryjne
- Brak emisji UV i IR, całkowicie wolne od rtęci
- Żywotność L80/B10 @ 61 000 godzin
- Możliwość dostosowania do specjalnych projektów
Dostępne opcje
- Sterownik: sterownik TRIDONIC / BOKE Non-SELV
- Sterowanie i ściemnianie: 1-10V, DALI, czujnik ruchu, czujnik światła dziennego, Zigbee i awaryjne
- Kąty świecenia: 120°/200°/280°/360° opcjonalnie
- Instalacja: zawieszenie, montaż na ścianie, uchwyt magnetyczny
- Materiał: PC/PMMA opcjonalnie
Zalecane zastosowania
- Zamiennik oświetlenia fluorescencyjnego NCF
- Zakłady przetwórstwa spożywczego
- Obiekty chemiczne
- Magazyny dla zwierząt
- Obiekty myjni samochodowych
- Lokalizacje zewnętrzne i wewnętrzne
Specyfikacja techniczna
System ogólny
| Materiał obudowy |
Wytłaczany PC/PMMA zgodnie z normą UNE-EN ISO 21305-1:2020, warunkowy filtr UV (IK10) |
| Materiał dyfuzora |
Wytłaczany PC/PMMA zgodnie z normą UNE-EN ISO 21305-1:2020, warunkowy filtr UV (IK10) |
| Kolor obudowy |
Biały (RAL9016), inne kolory opcjonalne |
| Uszczelki |
Pianka silikonowa |
| Rozpraszanie ciepła diod LED |
Przez korpus oprawy 6063 AL bez żeber, bez płynów przewodzących. Pasywne rozpraszanie konwekcyjne zapewniające kontakt termiczny z modułami LED za pomocą wysokoprzewodzącej pasty lutowniczej bezołowiowej |
| Antykondensacja |
Zawór wyrównujący ciśnienie w celu zapewnienia uwalniania wilgoci, unikania kondensacji i utrzymania szczelności IP |
| Wykończenie |
Natryskiwane elektrostatycznie i sublimowane w piecu. Odporne na korozję |
| Zalecana wysokość montażu |
2 - 8 metrów |
| Konserwacja |
Zaślepka z śrubą do instalacji |
| Sterownik |
Prąd stały, wbudowany w oprawę, wstępnie okablowany |
| Sterowanie ściemnianiem |
ON-OFF | Ściemnianie 1-10V | DALI-2 | Mesh | Zigbee | Casambi |
| Stopień ochrony IP |
IP67 / IP69K |
| Stopień ochrony IK |
IK10 |
| Klasa ochronności |
Klasa I |
| Próba żarzenia |
850°C (poniżej 30s) |
| Dławik kablowy |
Dławik kablowy M20 (opcjonalny dławik kablowy Nylon lub SS304/316) |
| Instalacja |
Montaż sufitowy | Zawieszenie | Montaż magnetyczny | Obrotowy montaż na ścianie |
| Inteligentna funkcja |

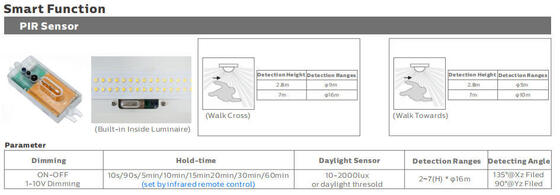

Czujnik PIR | Czujnik mikrofalowy | Awaryjne |
System elektryczny
| Przelotowe okablowanie |
Przewody 3*1,5mm² | 5*1,5mm² | 3*2,5mm² | 5*2,5mm² do wyboru |
| Napięcie główne |
220~240VAC/ 50/60Hz, 180-264VDC |
| Współczynnik mocy (PF) |
≥0,96 |
| Całkowite zniekształcenia harmoniczne (THD) |
＜10% |
| Typ wyjścia |
Non-SELV (nieizolowany) |
| Współczynnik migotania |
＜1% |
| Miarą widoczności stroboskopowej (SVM) |
＜0,4 |
| Dostrzegalność efektów stroboskopowych (Pst) |
＜1 |
| Połączenie zaciskowe |
Szybka zaślepka z gwintem śrubowym ułatwiająca okablowanie |
| Moc opraw oświetleniowych |
B10A |
B16A |
C10A |
C16A |
| 20W |
70 |
110 |
98 |
158 |
| 30W |
46 |
74 |
66 |
104 |
| 40W |
35 |
55 |
49 |
78 |
| 50W |
28 |
44 |
39 |
62 |
| 60W |
23 |
37 |
34 |
52 |
System fotometryczny
| Diody LED |
SMD2835 (1W) |
| CCT (Skorelowana temperatura barwowa) |
Pojedyncza CCT (3000K | 4000K | 5000K | 5700K | 6500K) |
| CRI (Wskaźnik oddawania barw) |
>80Ra dla standardu (>90Ra dla wyższego CRI dostępne) |
| Bezpieczeństwo fotobiologiczne |
RG0 (zwolnione z ryzyka) |
| EEC (Klasa efektywności energetycznej) |
A++ |
| SDCM (Standardowe odchylenie dopasowania kolorów) |
＜5 (SDCM<3 Opcjonalnie) |
| UGR (4H, 8H) |
24,9 (Krzyż) 23,4 (Podłużny) |
| Kąt świecenia |
120° | 280° | 360° Opcjonalnie |
| Średnia użyteczna żywotność oprawy |
61 000 godzin (L80B10) |
| Utrzymanie strumienia świetlnego na e.o.l. |
>70% |
| Skuteczność świetlna |
130LPW (PROLine) | 160LPW (PRIMELine) Opcjonalnie |

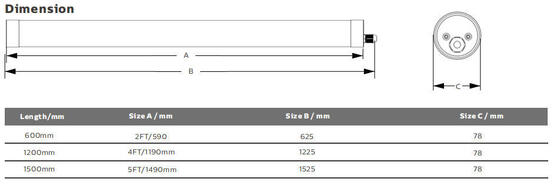

| Długość |
2FT/600mm |
4FT/1200mm |
5FT/1500mm |
| Moc znamionowa |
20W |
30W |
30W |
| Strumień świetlny @ 5000K, CRI>80 (PRO) |
2600lm |
3900lm |
3900lm |
| Strumień świetlny @ 5000K, CRI>80 (PRIME) |
3200lm |
4800lm |
4800lm |
Warunki pracy
| Temperatura pracy / Wilgotność |
-20~ +60℃ (-4°F ~ 140°F) / 5~85% RH, nieskondensowane |
| Temperatura przechowywania / Wilgotność |
-40~ +80℃ (-40°F ~ 176°F) / 5~85% RH, nieskondensowane |
| Średni czas użytkowania LED L90B10 |
≥0,96 |
| Znamionowa żywotność nominalna (Tp<70℃) |
Do 100 000H |
| MTBF sterownika |
500 000H, MIL-HDBK-217F(25℃) |
| Odporność na wibracje |
10~500Hz, 5G 12min / 1cykl, okres przez 72min. Każdy wzdłuż osi X, Y, Z |
| Szum akustyczny |
＜25dB (odległość 30 cm, normalna praca) |
| Gwarancja |
5 lat |
Certyfikaty
| Certyfikat globalny |
ENEC | CE | RoHS | Znak D | KEMA-KEUR Listed, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Dyrektywy bezpieczeństwa |
EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Dyrektywy EMC |
EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Inne dyrektywy |
IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Tolerancja strumienia świetlnego, tolerancja mocy i tolerancja temperatury barwowej ±5%, 5000K i CRI>80.
* Wiązka światła, rozkład natężenia światła i wydajność świetlna badane zgodnie z normą EN ISO 17025:2005 dla serii norm EN13032 i normy LM-79.
* Aktualne informacje o produkcie i ogólne warunki gwarancji dostępne na naszej stronie internetowej www.DUALRAYS.com
* Szczegółowe informacje na temat strumieni świetlnych i mocy dla poszczególnych indeksów wskazanych w karcie produktu.
* Wartości mogą ulec zmianie ze względu na sortowanie diod LED.
* Parametry w karcie danych podane dla Ta=25°C, w oparciu o 4000K/80Ra, 10% wyższa wydajność z 70Ra

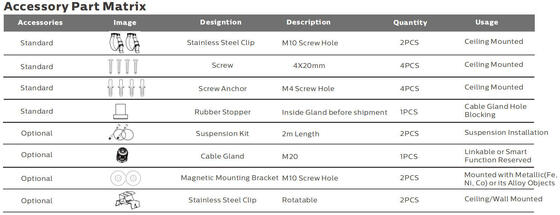

Metody instalacji
Montaż sufitowy
Wywierć otwór na śrubę w suficie. Przymocuj klips do sufitu za pomocą śruby. Wciśnij oprawę ręcznie.

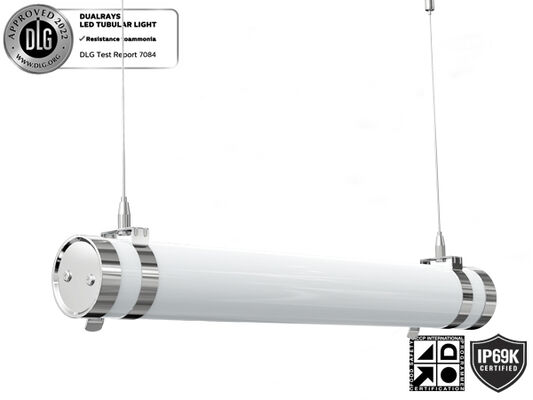

Zawieszenie
Wywierć otwór na śrubę w suficie. Wciśnij oprawę ręcznie. Zainstaluj i przymocuj hak montażowy do sufitu i klipsa, a następnie wyreguluj długość zestawów zawieszenia.

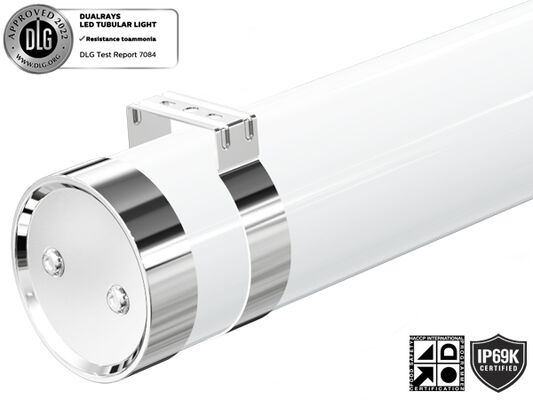

Obrotowy montaż sufitowy
Wywierć otwór na śrubę w suficie. Wciśnij oprawę za pomocą klipsów. Obróć kąt na żądanie.
Montaż magnetyczny
Wyjmij 2 szt. klipsów z pierścieniami magnetycznymi z opakowania komponentów. Wciśnij oprawę za pomocą magnetycznych klipsów ręcznie. Przymocuj oprawę do metalowych (Fe, Ni, Co) lub ich stopów zgodnie z wymaganiami.
Połączenie łączeniowe
Specyfikacje opakowania
| Długość/mm |
Pudełko wewnętrzne |
Karton zewnętrzny |
ILOŚĆ / CTN |
Jednostka N.W |
G.W/Karton |
| 600 |
733x93x93mm |
748x294x304mm |
9 sztuk |
1,4 kg |
13,2 kg |
| 1200 |
1333x93x93mm |
1348x294x304mm |
9 sztuk |
2,1 kg |
19,8 kg |
| 1500 |
1633x93x93mm |
1648x294x304mm |
9 sztuk |
2,8 kg |
26,4 kg |
Instrukcje instalacji i bezpieczeństwa
- Aby uniknąć porażenia prądem, upewnij się, że zasilanie jest wyłączone przed instalacją
- Lampę powinien instalować i obsługiwać wykwalifikowany elektryk lub technik zgodnie z National Electrical Code i odpowiednimi lokalnymi przepisami
- Rozpakuj i dokładnie sprawdź lampę, zgłoś wszelkie uszkodzenia i zachowaj wszystkie materiały opakowaniowe, jeśli jakakolwiek część została uszkodzona podczas transportu
- Jeśli lampa jest uszkodzona, nie używaj jej!
Oświadczenie producenta
Zgodnie z Międzynarodową Normą dla opraw LED, DUALRAYS formalnie oświadcza, że produkty z serii DUALRAYS LED Highbay Light (UFO Highbay) mogą być stosowane tylko w neutralnym środowisku wewnętrznym lub półzewnętrznym. DUALRAYS obiecuje pełną gwarancję na produkty. Jakiekolwiek zastosowanie w trudnych warunkach, w tym w wysokiej/niskiej temperaturze, wysokiej wilgotności, wysokim zasoleniu, wysokiej zawartości amoniaku itp. jest niedozwolone bez oficjalnego potwierdzenia producenta. W przypadku jakiegokolwiek niewłaściwego zastosowania, polityka gwarancyjna nie jest już gwarantowana.
Możliwości firmy
- Profesjonalny zespół:>15 lat doświadczenia, własna fabryka, zespół >10 inżynierów, wydajne możliwości produkcyjne i system zarządzania jakością
- Niezawodna marka: Ustanowiona stabilna, długoterminowa współpraca z klientami z Europy, magazyn w Holandii dla lepszej obsługi
- Symulacja DIALux: Nasz zespół inżynierów świadczy usługi symulacyjne w oparciu o parametry aplikacji
- Standardy jakości: Wszystkie oprawy LED są zgodne ze standardami CE, RoHS z certyfikatami TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80
Informacje o wysyłce
W przypadku małych zamówień zalecana jest wysyłka ekspresowa. W przypadku zamówień hurtowych wysyłka morska lub kolejowa (kierunek Europa) jest najbardziej opłacalna, ale trwa dłużej. W przypadku pilnych zamówień sugerujemy fracht lotniczy na lotnisko plus dostawa naszego partnera spedycyjnego do Twoich drzwi.
Często zadawane pytania
P1: Jaka jest gwarancja na lampę tubową LED TB7?
ODP.: 5 lat gwarancji. Jeśli w tym okresie wystąpią jakiekolwiek problemy z jakością po naszej stronie, pokryjemy koszty wysyłki i wymiany.
P2: Jakie metody płatności akceptujecie?
ODP.: Akceptujemy wiele metod płatności, w tym Western Union, PayPal, T/T, L/C. Standardowa płatność za zamówienia hurtowe to T/T: 30% z góry, 70% salda przed wysyłką. Informacje bankowe podane w PI.
P3: Co to jest CRI?
ODP.: CRI (Color Rendering Index) wskazuje, jak dokładnie kolory wyglądają pod światłem. Wyższy CRI zapewnia lepszą dokładność kolorów przy wyższych kosztach. Standardowy CRI to >80Ra, z 90Ra dostępnym przy wyższych kosztach.
P4: Czy mogę kupić tylko obudowę osobno?
ODP.: Dostarczamy tylko kompletne oprawy oświetleniowe, ale dostępne są opcje SKD/CKD (Semi-Knocked Down/Completely Knocked Down).
P5: Czy istnieje tani koszt wysyłki do importu do naszego kraju?
ODP.: W przypadku małych zamówień zalecana jest wysyłka ekspresowa. W przypadku zamówień hurtowych wysyłka morska lub kolejowa (kierunek Europa) jest najbardziej opłacalna. W przypadku pilnych zamówień sugerowany jest fracht lotniczy na lotnisko plus usługa dostawy.
P6: Czy możemy uzyskać wsparcie, jeśli mamy własną pozycję na rynku?
ODP.: Prosimy o poinformowanie nas o szczegółowych wymaganiach rynkowych. Omówimy i zaproponujemy pomocne sugestie, aby znaleźć najlepsze rozwiązanie dla Ciebie.
P7: Jakie funkcje ściemniania są dostępne?
ODP.: Dostępne ściemnianie DALI, PIR, 1-10V. Wbudowany czujnik światła dziennego dostępny dla opcji inteligentnego sterowania.
P8: Jakie są zastosowania lampy tubowej LED TB7?
ODP.: Zastosowania obejmują: Zamiennik dla fluorescencyjnych NCF; Zakłady przetwórstwa spożywczego; Obiekty chemiczne; Magazyny dla zwierząt; Miejsca myjni samochodowych; Lokalizacje zewnętrzne i wewnętrzne.
