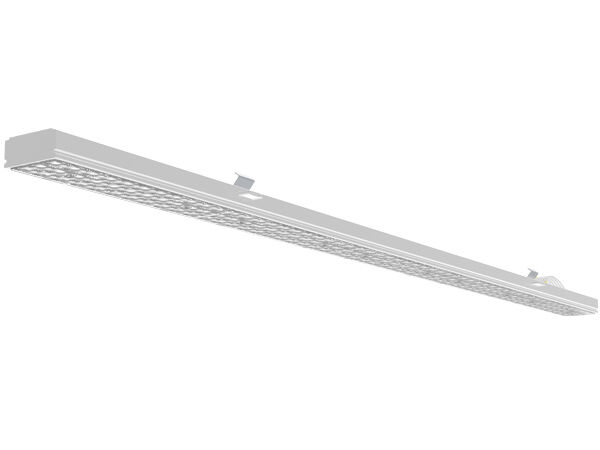

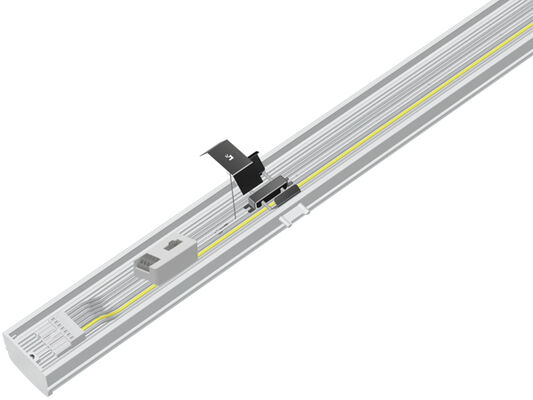

Moduł liniowy LED Click-fast 75W z przełącznikiem DIP RM5 Universal LED Linear Retrofit Light Module Przebuduj swój istniejący system szynowy T5/T8 z Opcjonalne kąty świecenia 30°/60°/90°/110°/Podwójny 25°/25° L/25° P
Liniowy moduł retrofitowy RM5 został opracowany w celu zastąpienia istniejących świetlówek T5/T8 w systemach szynowych.

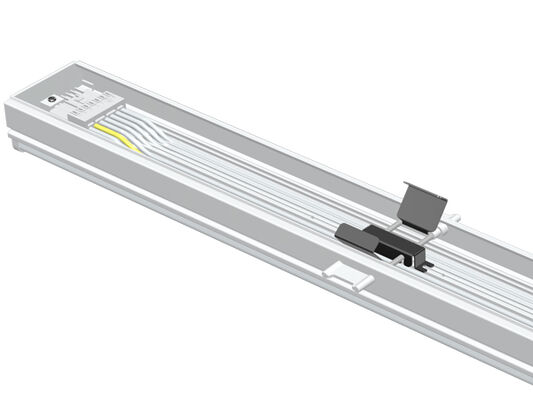

W przypadku konwencjonalnych opraw fluorescencyjnych, oryginalne przewody w szynie można zatrzasnąć, a kabel łączący jest zaprojektowany wewnątrz modułu za pomocą złączy WAGO
złączy.
Współpracuje z prawie wszystkimi systemami szynowymi zainstalowanymi w ciągu ostatnich 25 lat, stanowiąc idealne rozwiązanie do modernizacji w celu zastąpienia starych świetlówek fluorescencyjnych 2 x 36 W, 1 x 58 W i 2 x 58 W T5/T8 z odbłyśnikami lub bez.
Szybka instalacja, łatwa wymiana istniejącego systemu szynowego bez użycia narzędzi w ciągu 40 sekund.
Nie są wymagane żadne modyfikacje fizyczne istniejącego systemu szynowego, wystarczy podłączyć i używać
Kluczowe cechy i specyfikacje
- Wysokiej jasności diody SMD2835 0,5 W 75 LM sterownik TRIDONIC/PHILIPS/BOKE z przełącznikiem DIP;
- Kompatybilny z 95% wiodących systemów szynowych zainstalowanych w ciągu ostatnich 25 lat;
- Idealne rozwiązanie do modernizacji w celu zastąpienia istniejących świetlówek fluorescencyjnych 2x36W, 1x58W i 2x58W T5/T8 lub świetlówek LED z odbłyśnikami lub bez;
- Opcjonalna optyka 30/60/90/110/Podwójna 25/25L/25R, 120 (z osłoną PC);
- Ochrona IP40/IK08;
- Nie są wymagane żadne modyfikacje fizyczne istniejącego systemu szynowego;
- Zabezpieczenie łańcuchem bezpieczeństwa w celu oszczędności kosztów robocizny i podwójnego zabezpieczenia;
- Różne inteligentne sterowanie: 1-10V, DALI, czujnik ruchu, czujnik światła dziennego, Zigbee i awaryjne;
- Opcjonalnie jednofazowe (L/N/E) lub trójfazowe (L1/L2/L3/N/FG);
- Żywotność L80/B10 @ 58 000 godzin;
- Dostępna personalizacja dla specjalnych projektów;
Dostępne opcje
- Sterownik: sterownik TRIDONIC / PHILIPS / BOKE Non-SELV
- Sterowanie i ściemnianie: 1-10V, DALI, czujnik ruchu, czujnik światła dziennego, Zigbee i awaryjne
- Kąty świecenia: Opcjonalna optyka 30/60/90/110/Podwójna 25/25L/25R, 120 (z osłoną PC)
- Opcjonalnie jednofazowe (L/N/E) lub trójfazowe (L1/L2/L3/N/FG);

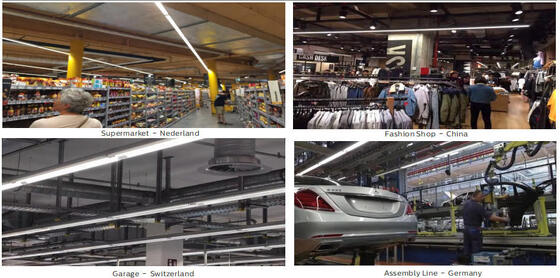

Zalecane zastosowania
- Duże punkty sprzedaży detalicznej;
- Hale przemysłowe;
- Przestrzenie magazynowe;
- Hale fabryczne;
- Inne zastosowania półprzemysłowe;
Specyfikacje techniczne
System ogólny
| Materiał obudowy |
Ekstrudowane aluminium zgodnie z normą EN755 |

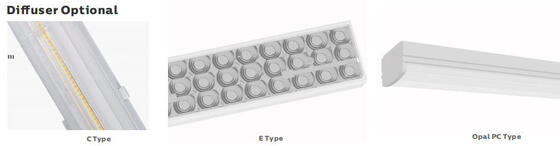

| Materiał dyfuzora |
Ekstrudowane PC/PMMA zgodnie z normą UNE-EN ISO 21305-1:2020, warunkowo z filtrem UV (IK10) |
| Kolor obudowy |
Biały (RAL9016), inne kolory opcjonalne |
| Sterowanie grupowe |
Opcjonalnie przełączane 3-fazowo, L1 /L2 /L3 można zmienić za pomocą przełącznika DIP |
| Rozpraszanie ciepła przez diody LED |
Przez bezżebrową obudowę 6063 AL, bez płynów przewodzących. Pasywne rozpraszanie konwekcyjne zapewniające kontakt termiczny z modułami LED poprzez pastę lutowniczą bez ołowiu o wysokiej przewodności |
| Typ lampy |
Wymienna dioda LED |
| Wyjście światła |
Bezpośrednie |
| Zalecana wysokość montażu |
2 - 12 metrów |
| Konserwacja |
Sterownik / soczewka otwarta / zamknięta za pomocą śruby |
| Sterownik |
Stały prąd z regulowaną mocą za pomocą przełącznika DIP, wbudowany w oprawę, wstępnie okablowany |
| Sterowanie ściemnianiem |
WŁ./WYŁ. | Ściemnianie 1-10V | DALI-2 | Mesh | Zigbee | Casambi |
| Stopień ochrony IP |
IP40 |
| Stopień ochrony IK |
IK08 |
| Klasa ochrony |
Klasa I |
| Przewód żarowy |
850°C (poniżej 30s) |
| Wejście kablowe |
H05RN-F 3*2,5mm2 | H05RN-F 5*2,5mm2 (maks. przekrój 4,0mm2) |
| Instalacja |
Bezpośrednia wymiana |
| Funkcja Smart |
Awaryjne |

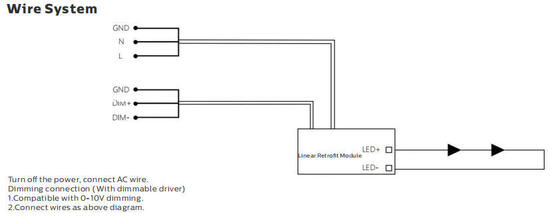

System elektryczny
| Przewodzenie przez |
3x2,5mm2/5x2,5mm2 + 2x1,5 mm2 przewód ściemniający jako standard |
| Napięcie sieciowe |
220~240VAC/ 50/60Hz, 180-264VDC |
| Współczynnik mocy (PF) |
≥0,93 |
| Całkowite zniekształcenia harmoniczne (THD) |
<10% |
| Typ wyjścia |
Non-SELV (nieizolowany) |
| Współczynnik migotania |
<1% |
| Miara widoczności stroboskopowej (SVM) |
<0,4 |
| Postrzegalność efektów stroboskopowych (Pst) |
<1 |
| Podłączenie zacisków |
W zestawie okablowanie przelotowe, złącze WAGO 5/7-biegunowe |
| Moc opraw |
B10A |
B16A |
C10A |
C16A |
| 75W |
18 |
29 |
26 |
42 |
System fotometryczny
| Diody LED |
SMD2835 (0,5W) |
| CCT (skorelowana temperatura barwowa) |
Pojedynczy CCT (3000K | 4000K | 5000K | 5700K | 6500K)
Opcjonalnie 3 CCT (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K do wyboru)
|
| CRI (wskaźnik oddawania barw) |
>80Ra dla standardowego (>90Ra dla wyższego CRI dostępne) |
| Bezpieczeństwo fotobiologiczne |
RG0 (zwolnione z ryzyka) |
| EEC (klasa efektywności energetycznej) |
A++ |
| SDCM (odchylenie standardowe dopasowania kolorów) |
<5 (SDCM<3 opcjonalnie) |
| UGR (4H, 8H) |
24,9 (poprzecznie) 23,4 (wzdłużnie) |

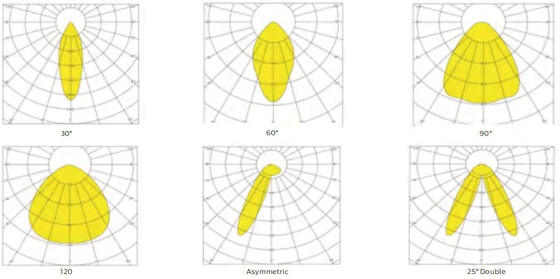

| Kąt świecenia |
30° | 60° | 90° | 120° | Asymetryczny 25° L | Asymetryczny 25° P | Podwójny 25° |
| Średnia użyteczna żywotność oprawy |
100 000 godzin (L80B10) |
| Utrzymanie strumienia świetlnego na końcu okresu użytkowania |
>70% |
| Skuteczność świetlna |
160LPW (PROLine) opcjonalnie |
| Produkt |
Liniowy moduł retrofitowy LED RM |
| Moc znamionowa |
75W DIP (25~75W) |
| Dostarczone lumeny @ 5000K, CRI>80 (PRO) |
Maks. 12 000 lm |
Warunki pracy
| Temperatura / wilgotność pracy |
-20~ +50°C (-4°F ~ 122°F) / 5~85% RH, bez kondensacji |
| Temperatura / wilgotność przechowywania |
-40~ +60°C (-40°F ~ 140°F) / 5~85% RH, bez kondensacji |
| Średnia użyteczna żywotność diod LED L90B10 |
≥0,96 |
| Znamionowa żywotność nominalna (Tp <70°C) |
Do 100 000H |
| MTBF sterownika |
500 000H, MIL-HDBK-217F(25°C) |
| Odporność na wibracje |
10~500Hz, 5G 12min / 1 cykl, okres 72min. Każdy wzdłuż osi X,Y,Z |
| Hałas akustyczny |
<25dB (odległość 30cm, normalna praca) |
| Gwarancja |
5 lat (możliwość przedłużenia do 7 lat) |
Certyfikaty
| Certyfikat globalny |
ENEC | CE | RoHS | D-mark | KEMA-KEUR Listed, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Dyrektywy bezpieczeństwa |
EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| Dyrektywy EMC |
EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Inne dyrektywy |
IEC 62262 | EN 13032-4 | EN 62471 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Tolerancja strumienia świetlnego, tolerancja mocy i tolerancja temperatury barwowej ±5%, 5000K i CRI>80.
* Kąt świecenia, rozkład natężenia światła i skuteczność świetlna badane zgodnie z normą EN ISO 17025:2005 dla serii norm EN13032 i normą LM-79.
* Aktualne informacje o produktach i ogólne warunki gwarancji dostępne na naszej stronie internetowej www.DUALRAYS.com
* Szczegółowe informacje o strumieniach świetlnych i mocach dla poszczególnych indeksów podane w karcie katalogowej produktu.
* Wartości mogą ulec zmianie ze względu na sortowanie diod LED.
* Parametry w karcie katalogowej podane dla Ta=25°C, na podstawie 4000K/80Ra, 10% wyższa wydajność z 70Ra

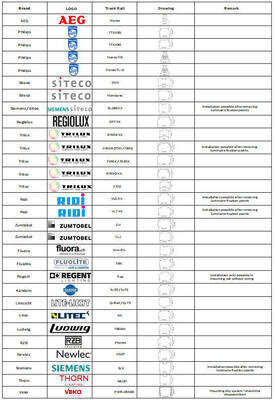

Lista kompatybilnych systemów
Instrukcje instalacji i bezpieczeństwa
- Aby uniknąć porażenia prądem, upewnij się, że zasilanie jest wyłączone przed instalacją
- Lampę powinna być zainstalowana i obsługiwana przez wykwalifikowanego elektryka lub technika zgodnie z krajowym kodeksem elektrycznym i odpowiednimi lokalnymi przepisami
- Rozpakuj i dokładnie sprawdź lampę, zgłoś wszelkie uszkodzenia i zachowaj wszystkie materiały opakowaniowe, jeśli jakakolwiek część została uszkodzona podczas transportu
- Jeśli lampa jest uszkodzona, nie używaj jej!
Oświadczenie producenta
Zgodnie z międzynarodową normą opraw LED, DUALRAYS oficjalnie oświadcza, że produkty z serii DUALRAYS LED Linear Light (Linear Retrofit Module) mogą być stosowane wyłącznie w neutralnym środowisku wewnętrznym lub półzewnętrznym. DUALRAYS zapewnia pełną gwarancję na produkty. Jakiekolwiek zastosowanie w trudnych warunkach, w tym wysoka/niska temperatura, wysoka wilgotność, wysokie zasolenie, wysoka zawartość amoniaku itp., nie jest dozwolone bez oficjalnego potwierdzenia od producenta. W przypadku niewłaściwego zastosowania, polityka gwarancyjna nie jest już gwarantowana.
Możliwości firmy
- Profesjonalny zespół:>15 lat doświadczenia, własna fabryka, >10 inżynierów, potężna zdolność produkcyjna i system zarządzania jakością
- Niezawodna marka: Ustanowiona stabilna długoterminowa współpraca z klientami z Europy, magazyn w Holandii dla lepszej obsługi
- Symulacja DIALux: Nasz zespół inżynierów zapewnia usługi symulacyjne oparte na Twoich parametrach aplikacji
- Standardy jakości: Wszystkie oprawy LED są zgodne ze standardami CE, RoHS z certyfikatami TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80
Informacje o wysyłce
W przypadku małych zamówień zaleca się wysyłkę ekspresową. W przypadku zamówień hurtowych wysyłka morska lub kolejowa (na trasie do Europy) jest najbardziej opłacalna, ale trwa dłużej. W przypadku pilnych zamówień sugerujemy transport lotniczy do portu lotniczego plus dostawę przez naszego partnera logistycznego do Twoich drzwi.
Często zadawane pytania
P1: Jaka jest gwarancja na świetlówkę LED TB7?
Odp.: 5 lat gwarancji. Jeśli w tym okresie wystąpią jakiekolwiek problemy z jakością z naszej strony, pokryjemy koszty wysyłki i wymiany.
P2: Jakie metody płatności akceptujecie?
Odp.: Akceptujemy wiele metod płatności, w tym Western Union, PayPal, T/T, L/C. Standardowa płatność za zamówienia hurtowe to T/T: 30% z góry, 70% saldo przed wysyłką. Informacje bankowe podane w PI.
P3: Co to jest CRI?
Odp.: CRI (wskaźnik oddawania barw) wskazuje, jak dokładnie kolory pojawiają się pod światłem. Wyższe CRI zapewnia lepszą dokładność kolorów przy wyższych kosztach. Standardowe CRI to >80Ra, z dostępnym 90Ra przy wyższych kosztach.
P4: Czy mogę kupić samą obudowę osobno?
Odp.: Dostarczamy tylko kompletne oprawy oświetleniowe, ale dostępne są opcje SKD/CKD (Semi-Knocked Down/Completely Knocked Down).
P5: Czy istnieje tani koszt wysyłki do importu do naszego kraju?
Odp.: W przypadku małych zamówień zaleca się wysyłkę ekspresową. W przypadku zamówień hurtowych wysyłka morska lub kolejowa (na trasie do Europy) jest najbardziej opłacalna. W przypadku pilnych zamówień sugerujemy transport lotniczy do portu lotniczego plus usługę dostawy.
P6: Czy możemy uzyskać wsparcie, jeśli mamy własną pozycję rynkową?
Odp.: Prosimy o poinformowanie nas o szczegółowych wymaganiach rynkowych. Omówimy i zaproponujemy pomocne sugestie, aby znaleźć najlepsze rozwiązanie dla Ciebie.
P7: Jakie funkcje ściemniania są dostępne?
Odp.: Dostępne jest ściemnianie DALI, PIR, 1-10V. Wbudowany czujnik światła dziennego dostępny dla inteligentnych opcji sterowania.
P8: Jakie są zastosowania Twojej świetlówki LED TB7?
Odp.: Zastosowania obejmują: Zamiennik dla świetlówek NCF; Zakłady przetwórstwa spożywczego; Zakłady chemiczne; Magazyny paszowe; Myjnie samochodowe; Lokale zewnętrzne i wewnętrzne.
